BIM技术在施工测量中的应用

文章出处:责任编辑:查看手机网址
扫一扫!BIM技术在施工测量中的应用扫一扫!
人气:-发表时间:2021-02-05 10:54【

测量领域早期的发展一直受限于硬件和软件,导致效果没有得到很好的体现,而随着BIM技术在国内的大放异彩,它也纷纷被从业人员用于建筑行业的各个领域。伴随着测量工具功能的提升,BIM技术所能获得信息数据也越来越精准,对于BIM技术应用的提升也越来越大,下面就让我们来看看BIM技术在施工测量中是如何应用的吧。

一、传统施工测量重难点及问题分析

在传统的施工测量工作中,主要遵循以数据为中心,通常以CAD平面图标识数据为主,进行数据查看与现场应用,在很大程度上忽略了3D模型(特别是带有准确坐标信息、高程信息的BIM模型)的分量。殊不知BIM技术依然能够为施工测量带来许多实质性的辅助,BIM技术与施工测量的集成大大降低控制测量的难度,提高施工精度,缩短了工期。

二、BIM技术在施工测量中的应用优势

众所周知,BIM以三维模型为应用基础,进行相关应用开展。在施工测量中,准确的数据是测量的根本。基于精细化、信息化的BIM模型能够方便于我们施工测量人员快速提取坐标、高程、尺寸等数据,然后应用于现场监测、放线、测量等工作。通过BIM模型与三维激光扫描设备结合可进行现场智能化、高效化测量放线等。BIM技术的融入其最大优势体现在高效率、高精度,从而为施工测量带来一定的应用帮助。

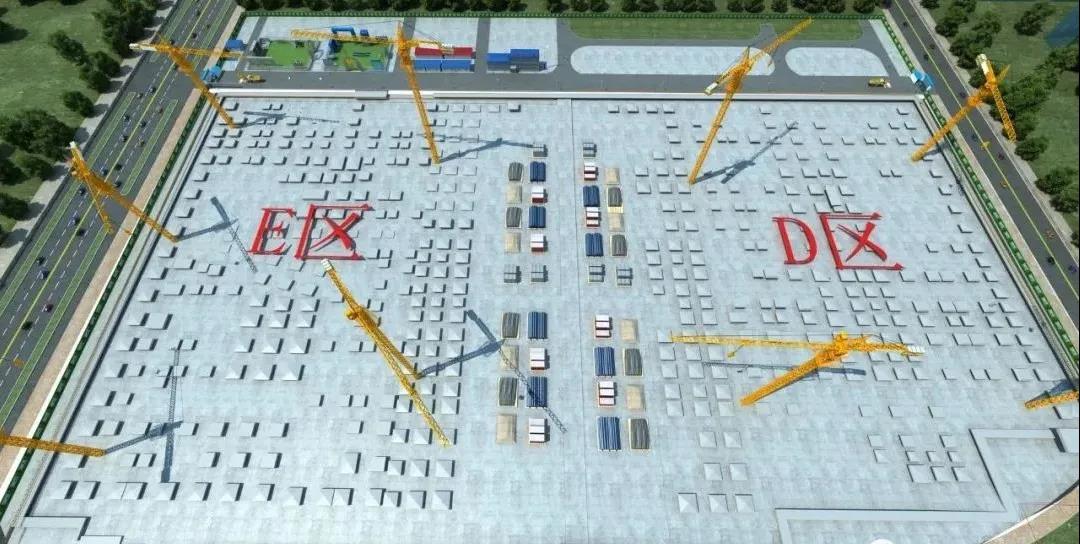

BIM技术在施工测量中的应用

三、BIM技术在施工测量中的应用要点

BIM技术在施工测量中的应用体现在多个方面多个阶段,从项目建设开始:项目施工控制网布置、基坑沉降监测、过程施工到位放线、主体建设测量监控、高程测量传递、建筑物变形监测到项目交付后的监测与分析等。

施工测量BIM模型的创建

在施工测量中的应用,BIM模型搭建是第一步!建立坐标高程准确、外观形状尺寸准确的BIM模型是应用工作的第一步。通常在项目应用过程中,运用Revit根据施工图纸建立准确的与项目实体一致的施工BIM模型、场地基坑监测BIM模型、施工测量用设备BIM模型、项目控制网BIM模型等。

基于BIM进行项目测量控制网布设

根据业主提供的基准点运用BIM技术进行复核,然后引测到基坑周边,在施工场地周边道路及建筑物上创建一级三维控制网,并作为本工程施工的首级控制网。

基于BIM技术的基坑监测应用

(1)将BIM技术引入基坑工程监测工作,以解决以往在基坑围护结构变形监测过程中不能直观表现其变形情况和变形趋势的缺点。

(2)通过BIM技术将基坑的形状、围护结构、周边环境以及各类监测点建立模型,在模型中导入每天的监测数据并采用4D技术+变形色谱云图的表现方式方便工程师、管理人员、业主、施工人员等查看基坑围护结构的变形情况。

基于BIM模型进行数据提取与现场应用

在施工现场测量工作前,BIM技术人员根据测量工程师需求,根据创建好的BIM模型进行BIM测量数据提取并且进行模型标识,将应用成果提交给测量人员带入现场进行高效率施工放线等工作。

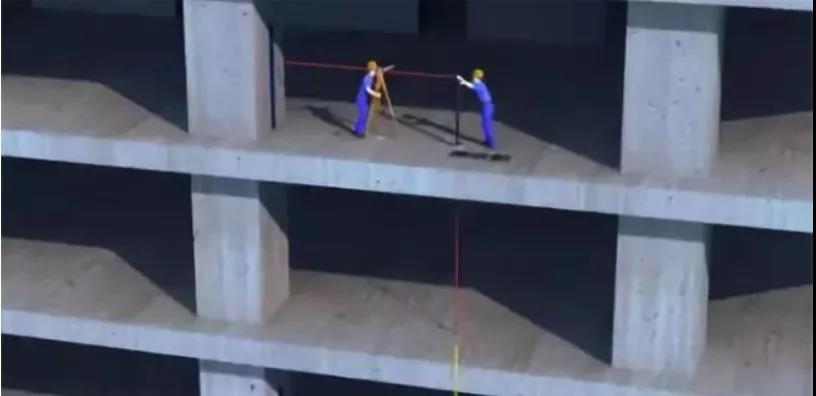

BIM技术在施工测量中的应用

BIM施工测量方案编制与技术交底应用

在项目施工测量方案编制的过程中,根据项目方案重难点进行施工测量模型创建,体现在技术方案、安全三个保护方面。基于BIM技术编制测量方案,应用BIM三维优势充分直观体现方案意图、测量施工工艺等。并且进行施工测量前三维可视化交底。

BIM技术+三维激光扫描技术融合应用

三维激光扫描和BIM技术在近几年的工程建设行业可谓是“最佳拍档”,其应用思路主要是通过BIM模型与三维激光扫描设备结合进行正向或者逆向应用配合,达到现场高精度测量放线、精度把控、现场复核等工作。替项目人员们省去了不少传统程序上的麻烦。无论是在项目设计/施工/运维管理全生命周期的任何阶段,三维激光扫描技术都可以高效、完整地记录施工现场的复杂情况,并与BIM模型集成,为工程质量检查、工程验收带来巨大帮助。

四、总结

BIM技术与施工测量的应用主要体现在模型、软件、设备之间的相辅相成,才能够达到最佳的应用效果。通过软件快速精确提取数据,导入设备进行现场高效作业,从而达到BIM技术指导施工放样、大大降低工作量、避免资源浪费、缩短工期的目的。
